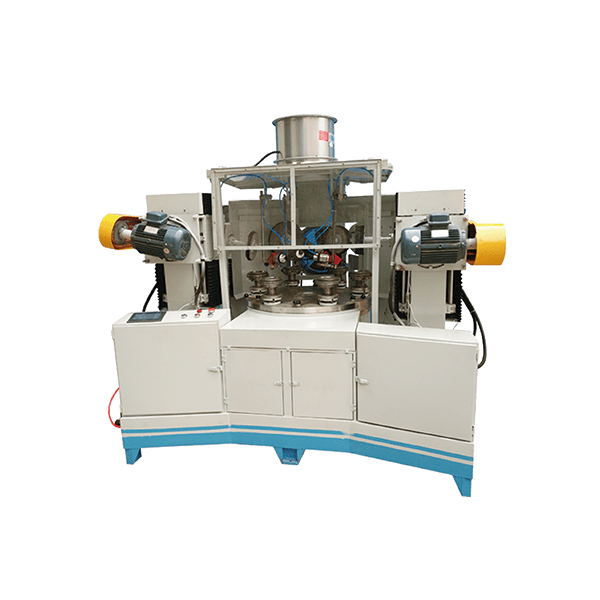

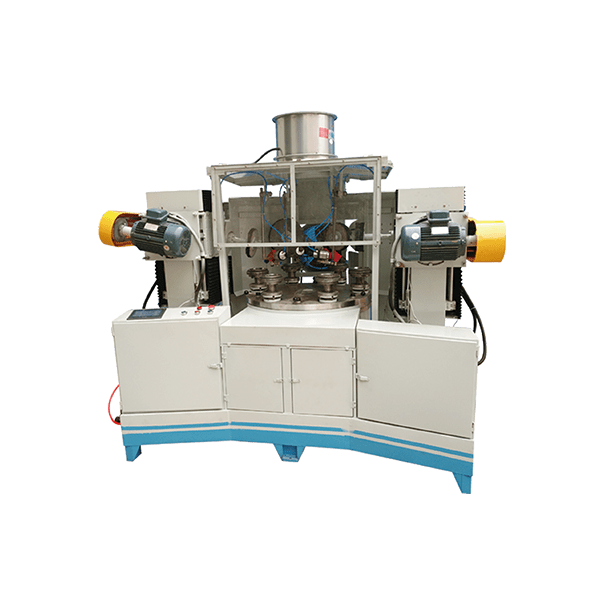

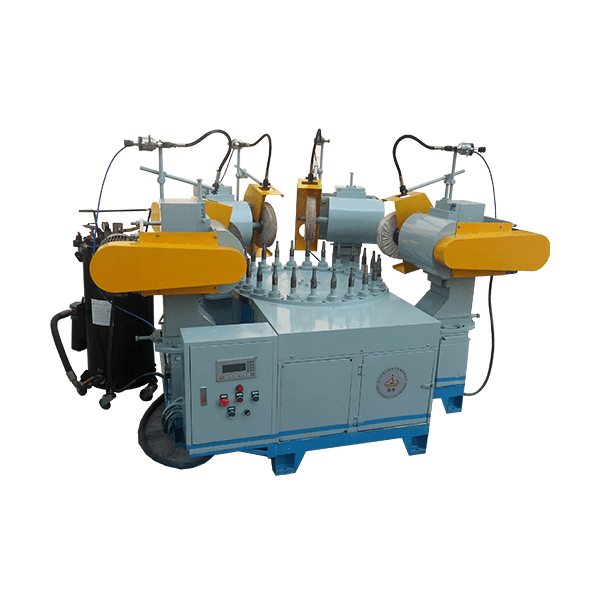

WH—P109多功能圆盘抛光机

主要结构

㈠. P109圆盘输送机

输送机由 底座部分、封板系统、转盘机构、工件轴、工件轴动力装置  五大部分组成。

① 底座部分——用于支承圆盘，封板，工件轴及传动等部件；

② 封板系统——用于封盖整机外框；

③ 转盘机构——在主电机驱动下，绕转盘中心回转，带动工件轴作公转，使工件进入抛光区域；

④ 工件轴——支承工件夹具；

⑤ 工件轴动力装置——驱动工件轴作自转，使到工件抛光更均匀。

㈡. L210A型抛光立柱结构

L210A型立式立柱由底座部份，立柱部分和抛光轮组三大部分组成。

① 底座部分——主要是用来支承立柱，抛光轮组等组件，在这部分装有滑座通过减速机作前后调整，也用于布轮在水平方向的补偿；

② 立柱部分——支承抛光轮组等，通过其上安装的减速机可作垂直方向的调整，同时也作布轮在垂直方向的补偿之用；

③ 抛光轮组——由主电机带动抛光轮轴，对工件进行抛光，通过减速机和蜗轮机构，布轮可作一定角度的调整，以符合不同形状的工件所需，在抛光轮组上还安装有左右行走机构。
